Sprzęt do rafinacji zużytego oleju z tworzyw sztucznych: głębokie zanurzenie się w kinetyce pirolizy, kontroli faz i inżynierii antykorozyjnej

Chemiczny recykling odpadów z tworzyw sztucznych jest zasadniczo ćwiczeniem polegającym na kontrolowanym rozszczepieniu molekularnym. Wykorzystuje energię cieplną do rozrywania szkieletów węgiel-węgiel, przestawiając nieuporządkowane struktury o wysokiej zawartości polimerów w mieszany układ małocząsteczkowych alkanów i alkenów. Nie jest to spalanie ani zgazowanie; jest to wyrafinowany projekt sprzęgania fizykochemicznego, który łączy w sobie precyzyjną kontrolę temperatury, wieloetapową kondensację i separację fazy gaz-ciecz-stała.

I. Trójstopniowy mechanizm chemiczny pirolizy

Piroliza odpadów tworzyw sztucznych w reaktorze przebiega według ścisłych, stopniowych zasad degradacji, zwykle podzielonych na trzy charakterystyczne przedziały temperatur:

1. Inicjacja w niskiej temperaturze (250°C – 350°C): wolnorodnikowe rozcięcie łańcucha Ten etap obejmuje przede wszystkim usunięcie grup bocznych i rozcięcie końca łańcucha. W przypadku polichlorku winylu (PVC) to okno temperaturowe wyzwala reakcję odchlorowodorowania, uwalniając znaczną ilość gazowego chlorowodoru (HCl). Polistyren (PS) zaczyna się tutaj depolimeryzować, tworząc monomery i oligomery styrenu. Krytycznym parametrem kontrolnym na tym etapie jest szybkość nagrzewania. Zbyt mała szybkość nie zapewnia wystarczającego stężenia rodników, natomiast zbyt duża szybkość powoduje miejscowe przegrzanie, prowadzące do sieciowania i koksowania.

2. Losowe cięcie w średniej temperaturze (350°C – 480°C): Dystrybucja produktów Jest to faza rdzeniowa, w której główne łańcuchy węglowe ulegają przypadkowemu rozszczepieniu. Polietylen (PE) i polipropylen (PP) podlegają mechanizmowi losowego rozcięcia; łańcuchy węglowe pękają w punktach koncentracji naprężeń na skutek intensywnych wibracji termicznych. Dystrybucja produktu jest zgodna z rozkładem Gaussa, z większym udziałem ciekłych węglowodorów w zakresie C5 – C20. Jednakże temperatura nigdy nie powinna przekraczać 500°C. Powyżej tego progu nasilają się reakcje wtórnego krakingu, drastycznie zwiększające zawartość lekkich węglowodorów gazowych (C1 – C4) i zmniejszające uzysk ciekłego oleju. W związku z tym regulacja temperatury PID w pętli zamkniętej jest najważniejszym parametrem procesu w projektowaniu sprzętu.

3. Aromatyzacja w wysokiej temperaturze (480°C – 550°C+): koks i geneza aromatyczna Jest to przedział temperatur, którego inżynierowie celowo unikają. Olefiny ulegają cyklizacji Dielsa-Aldera, odwodorniając, tworząc wielopierścieniowe węglowodory aromatyczne, które ostatecznie kondensują w koks osadzający się na ścianach reaktora i rurociągach. Koks ma przewodność cieplną mniej więcej 1/100 przewodności cieplnej stali, co czyni go bezpośrednią przyczyną nagłego spadku sprawności cieplnej.

II. Projektowanie reaktorów rdzeniowych i inżynieria termodynamiczna

Przemysłowe systemy ciągłe zasadniczo różnią się od pieców w trybie wsadowym. Ich istota polega na synergii przenoszenia ciepła i masy.

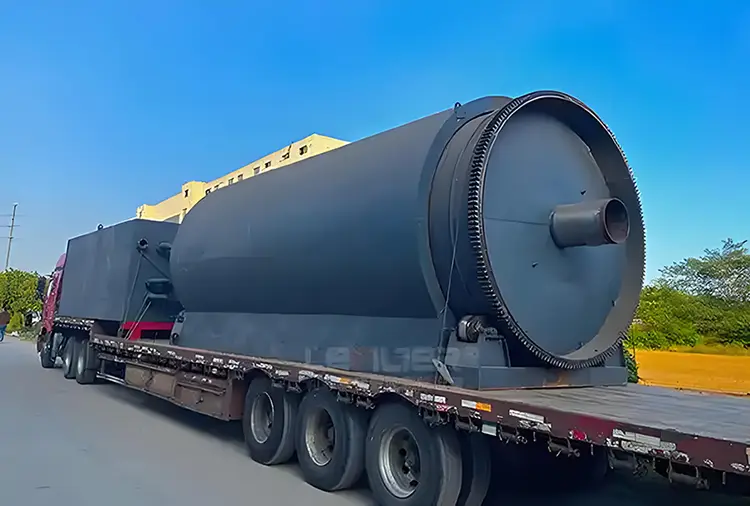

• Logika wyboru typu reaktora: Obecne główne wyposażenie dzieli się na dwie podstawowe konstrukcje. W przypadku mieszanych tworzyw sztucznych o dużej zawartości popiołu i zanieczyszczeń lepszy jest reaktor z piecem obrotowym. Opiera się na obrocie bębna i wewnętrznych podnośnikach, aby równomiernie rzucać tworzywa sztuczne na gorącą ścianę wewnętrzną, tworząc „kurtynę materiałową”, która znacznie zwiększa współczynnik przenikania ciepła od ściany do łóżka. W przypadku wstępnie oczyszczonych, czystych poliolefin reaktor ze złożem fluidalnym  wykazuje większy potencjał. Wykorzystuje piasek kwarcowy lub kulki ceramiczne jako nośnik ciepła, a gaz fluidyzacyjny (azot z recyklingu) przenosi ciepło, aby osiągnąć pracę izotermiczną w całym reaktorze, całkowicie eliminując zlokalizowane gorące punkty.

• Konstrukcja kolumny destylacyjnej do wielostopniowej kondensacji: Gaz olejowy opuszczający reaktor zawiera znaczną ilość aerozoli i składników woskowych. Wewnętrzna kolumna frakcjonująca zazwyczaj wykorzystuje wypełnienie z blachy falistej lub tace z zaworami pływakowymi. Poprzez precyzyjną kontrolę współczynnika refluksu na górze kolumny, uzyskuje się przeciwprądowy kontakt pomiędzy fazą ciekłą i gazową. Wykorzystując różnice we względnej lotności, gaz olejowy dzieli się na frakcje lekkiej benzyny ciężkiej (<170°C), średnie frakcje oleju napędowego (170-360°C) i frakcje ciężkiego oleju opałowego (>360°C). Liczba tac decyduje o precyzji separacji; sprzęt klasy przemysłowej zazwyczaj wymaga od 15 do 20 płyt teoretycznych.

III. Rozwiązania inżynieryjne dla śmiertelnych zanieczyszczeń (chlor, metale, silikon)

Zanieczyszczenia w odpadach tworzyw sztucznych są główną przyczyną awarii sprzętu. Rozwiązania inżynieryjne muszą rozwiązać ten problem na dwóch frontach: w fazie gazowej i w fazie ciekłej.

1. Odchlorowanie w fazie gazowej – absorpcja w wysokiej temperaturze: Najskuteczniejsza metoda polega na zainstalowaniu reaktora ze złożem stałym w rurociągu wysokotemperaturowym (około 350–400°C) pomiędzy wylotem reaktora a skraplaczem. Złoże to jest wypełnione adsorbentami na bazie wapnia lub sodu (takimi jak wapno palone lub węglan sodu). Zasada opiera się na reakcji zobojętniania, polegającej na utrwalaniu HCl w postaci stałego chlorku wapnia lub chlorku sodu. Zmniejsza to zawartość chloru w gazie olejowym do poziomu poniżej 5 ppm, zanim trafi on do układu kondensacyjnego. Kluczem do tego procesu jest zaprojektowana prędkość przestrzenna złoża adsorbentu; nadmierna prędkość powoduje spadki ciśnienia, natomiast niedostateczna prędkość prowadzi do niepełnej absorpcji.

2. Demetalizacja i odkrzemianie w fazie ciekłej – separacja odśrodkowa i filtracja: Materiały nieorganiczne, takie jak dwutlenek tytanu (TiO₂), żel krzemionkowy (środki osuszające) i pozostałości folii aluminiowej, utrzymują się w postaci cząstek wielkości mikronów w oleju pirolitycznym po reakcji. Niezbędny jest trójstopniowy system filtracji: separacja cyklonowa stopnia 1 (dla ciężkich cząstek), wysokotemperaturowy filtr stopiony stopnia 2 (o stopniu filtracji 25 μm) i wirówka talerzowa stopnia 3 (która wykorzystuje różnice gęstości do oddzielania lekkiego oleju od ciężkich pozostałości).

3. Inżynieria materiałów antykorozyjnych: nawet po odchlorowaniu w fazie gazowej resztkowe śladowe ilości HCl mogą skroplić się z parą wodną w dalszych sekcjach, tworząc rozcieńczony kwas solny, powodując korozję punktu rosy. Dlatego kolumna frakcjonująca i kolejne wiązki rur skraplacza muszą być zbudowane ze stali nierdzewnej typu duplex (np. 2205) lub płyt kompozytowych pokrytych tytanem. Ponadto podczas uruchamiania i wyłączania sprzętu obowiązkowe jest dokładne przepłukiwanie azotem, aby zapobiec przedostawaniu się powietrza, które mogłoby utworzyć żrącą mieszaninę kwasów siarkowego i solnego.

IV. Recykling gazów nieskraplających się i równowaga cieplna

W procesie pirolizy powstaje 15–25% masowych nieskraplających się gazów C1–C4, głównie metanu, etanu, etylenu i propylenu, o wysokiej wartości opałowej 40–50 MJ/Nm3. Nowoczesne urządzenia do rafinacji oleju z tworzyw sztucznych oczyszczają ten gaz i wprowadzają go bezpośrednio do palnika gazowego, który służy jako główne źródło ciepła dla reaktora.

Bilans cieplny układu oblicza się w następujący sposób: Ciepło endotermiczne wymagane do podniesienia tworzywa sztucznego do temperatury pękania wynosi około 800–1000 kJ/kg. Spalanie nieskraplającego się gazu zazwyczaj pokrywa jedynie 70–80% całkowitego zapotrzebowania na ciepło. Aby utrzymać ciągłą, ustaloną pracę, urządzenie wymaga niewielkiego dodatkowego zasilania LPG lub gazu ziemnego do spalania pomocniczego. Kluczowym zagadnieniem inżynierskim jest odzysk ciepła odpadowego ze gazów spalinowych. Spaliny o wysokiej temperaturze (około 500-600°C) muszą przed wylotem przejść przez rurowy podgrzewacz powietrza, podgrzewając powietrze do spalania do temperatury 250-300°C. Ten pojedynczy krok może podnieść ogólną sprawność cieplną systemu z 65% do ponad 85%.

V. Wyzwanie dotyczące stabilności operacyjnej: hamowanie koksu

Koksowanie jest decydującym czynnikiem ograniczającym żywotność sprzętu i ciągłe cykle pracy. Oprócz precyzyjnej kontroli temperatury, w celu tłumienia koksu stosowane są trzy proaktywne strategie inżynieryjne:

• Technologia donora wodoru: Wprowadzenie niewielkiej ilości polimerów bogatych w wodór (takich jak okruchy gumy z opon) do surowca lub utrzymanie niewielkiego dodatniego ciśnienia wodoru zapewnia wolne rodniki wodorowe, które zamykają nienasycone wiązania utworzone w wyniku rozerwania łańcucha, zapobiegając w ten sposób polimeryzacji olefin.

• Skrobanie mechaniczne w linii: wyposażenie wnętrza reaktora w zgarniaki lub przenośnik ślimakowy obracający się z bardzo małą prędkością (0,5 – 2 obr/min). Służy to dwojakiemu celowi: przesuwaniu złoża materiału i ciągłemu zdrapywaniu powstających osadów koksu przyklejonych do ściany reaktora.

• Odpędzanie parą: Na końcu fazy reakcji do reaktora wtryskiwana jest przegrzana para (300°C). Reakcja zgazowania parowego (C + H₂O → CO + H₂) powoduje częściowe zgazowanie osadzonego węgla, wydłużając czas trwania pojedynczego cyklu operacyjnego.

Wniosek

Sprzęt do rafinacji zużytego oleju z tworzyw sztucznychreprezentuje dyscyplinę inżynieryjną skupioną na rozszczepieniu i rekombinacji. Prawdziwą miarą jego technicznego zaawansowania nie jest określony pojedynczy procent uzysku cieczy, ale jego tolerancja na zanieczyszczenia, jego zdolność do tłumienia koksu i samorównoważąca integralność całego systemu termicznego. Prawdziwe zrozumienie tego aparatu przemysłowego można osiągnąć tylko wtedy, gdy zrozumie się logikę leżącą u podstaw reakcji wolnorodnikowych, destylacji frakcyjnej na półkach i opisanych powyżej mechanizmów korozji w punkcie rosy. Jest to ekosystem chemii, termodynamiki i materiałoznawstwa o zamkniętym obiegu.
